EM 222

Datasheet

Standartlar

AWS/ASME SFA - 5.5	E9018-B3
EN ISO 3580 - A	E CrMo2 B 42 H5
TS EN ISO 3580 - A	E CrMo2 B 42 H5

Özellikleri Ve Uygulama Alanları

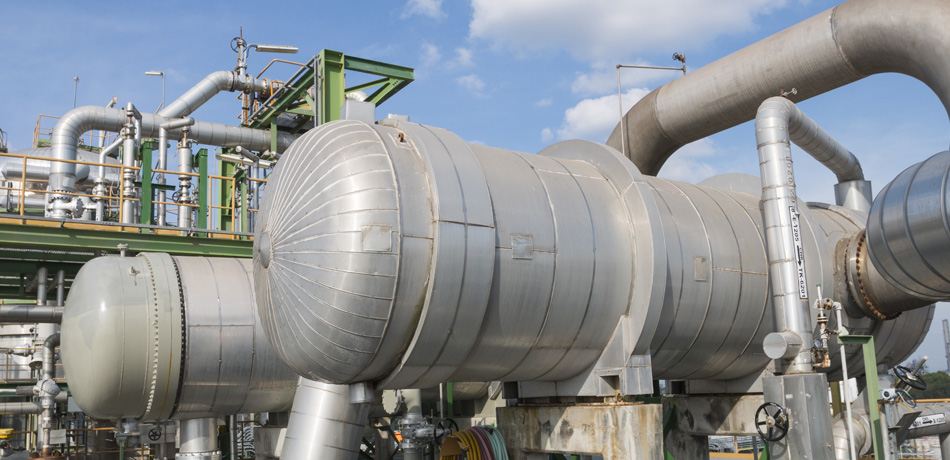

Buhar üretim tesisleri, kazan, basınçlı kap ve boru donanımlarında kullanılan ve 600°C'ye kadar işletme sıcaklıklarına maruz ısıya dayanıklı çeliklerin birleştirme kaynaklarında kullanılan kalın örtülü bazik tip bir elektrodtur. Kaynakların röntgen kalitesi çok yüksektir. Kararlı ark, düşük sıçrantı ve düzgün kaynak dikişine sahiptir. Cüruf kalkışı kolaydır. Kaynak metali düşük yayılabilir hidrojen içeriğine (4ml/100g) sahiptir. Yüksek dayanım ve yüksek röntgen kalitesi istenen kalın kesitlerin kaynağında özellikle tercih edilir. Ön tav, pasolar arası sıcaklıklar ve son tav işlemi kaynak yapılacak ana metale göre belirlenmelidir.

Onaylar ve Sertifikalar

TUV

Kullanıldığı Ana Malzemeler

DIN	ASTM
10CrMo9-10	A335-P22
12CrMo9-10
GS-12 CrMo 9 10
	A213-T22
	A387-Grade 22

Kaynak Metalinin Tipik Kimyasal Özellikleri

Analiz Tipi	C	Si	Mn	Cr	Mo
Kaynak Metali	0.06	0.30	0.60	2.20	1.00

Analiz Tipi

Kaynak Metali

0.06

0.30

0.60

2.20

1.00

Kaynak Metalinin Tipik Mekanik Özellikleri(%)

Test Şekli	Akma Dayanımı (N/mm²)	Çekme Dayanımı (N/mm²)	Uzama A5 (%)	Çentik Darbe Dayanımı ISO-V (J)
Isıl İşlem Sonrası (690°C 1 Saat)	565	660	22	20°C → 160

Test Şekli

Akma Dayanımı (N/mm²)

Çekme Dayanımı (N/mm²)

Uzama A5 (%)

Çentik Darbe Dayanımı ISO-V (J)

Isıl İşlem Sonrası (690°C 1 Saat)

565

660

20°C → 160

Uygulama Bilgileri

Kullanılabilecek Kaynak Pozisyonları :

Kutuplama:

Kaynak Parametreleri ve Verim Bilgileri :

Ambalaj Bilgileri

Ürün Kodu	Çap X Uzunluk (mm)	Kutudaki Miktar (yakl)	Kutu Net Ağırlığı (kg)	Kolideki Kutu Adedi	Koli Net Ağırlığı (kg)	Ambalaj Tipi
12020HKEM2	2.50x350	124 ad	2.5	6	15.5	Vakum Paket
12020HRAM1	2.50x350	150 ad	3.0	4	12.4	Karton Kutu
12020NKEM1	3.25x350	80 ad	2.8	6	17.0	Vakum Paket
12020NRAM1	3.25x350	100 ad	3.4	4	14.0	Karton Kutu
12020QKEM2	4.00x350	48 ad	2.5	6	15.5	Vakum Paket
12020SSAM1	4.00x450	100 ad	6.8	2	13.8	Karton Kutu
12020VSAM1	5.00x450	60 ad	6.3	2	12.7	Karton Kutu

Depolama ve Kurutma Bilgileri

En fazla 5 defa kurutma yapılabilir.

350 C°'de 2 saat kurutulmalıdır.
