ESC 80P

Datasheet

Standartlar

AWS/ASME SFA - 5.5	E8010-P1
EN ISO 2560 - A	E 46 4 1NiMo C 21
TS EN ISO 2560 - A	E 46 4 1NiMo C 21

Özellikleri Ve Uygulama Alanları

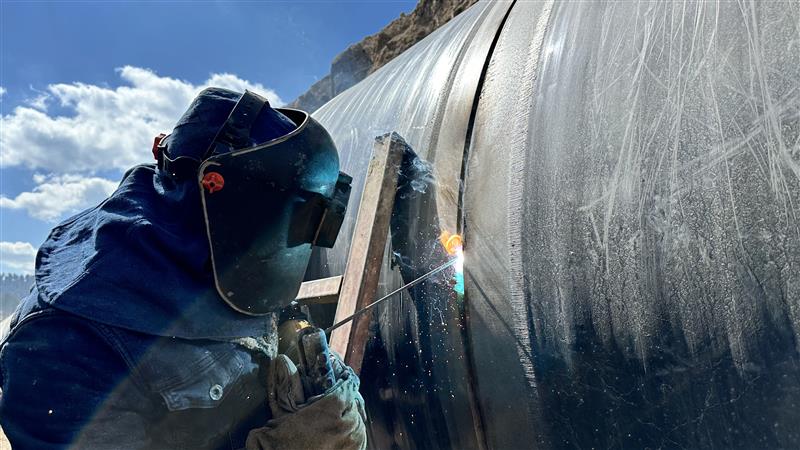

Özellikle boru hatlarındaki conta kaynaklarının kolay kaynak yapılabilmesi için geliştirilmiş Nikel (Ni) ve Molibden (Mo) alaşımlı orta kalınlıkta selülozik örtülü bir elektrodtur. Yüksek dayanımlı, mikro-alaşımlı ve hafif alaşımlı boruların yukarıdan aşağı pozisyonda kaynağı için uygundur. Yüksek nüfuziyet sağladığı için kök ve dolgu pasolarının yukarıdan aşağı pozisyonda yapılması için çok uygundur. Kök pasoda DC de elektrod negatif (-) kutupta, dolgu ve kapak pasolarında DC de elektrod pozitif (+) kutupta kullanılması tavsiye edilir.

Kaynak Metalinin Tipik Kimyasal Özellikleri

Analiz Tipi	C	Si	Mn	Ni	Mo
Kaynak Metali	0.09	0.15	0.55	0.70	0.32

Analiz Tipi

Kaynak Metali

0.09

0.15

0.55

0.70

0.32

Kaynak Metalinin Tipik Mekanik Özellikleri(%)

Test Şekli	Akma Dayanımı (N/mm²)	Çekme Dayanımı (N/mm²)	Uzama A5 (%)	Çentik Darbe Dayanımı ISO-V (J)
Kaynak Sonrası	515	620	25	-40°C → 55

Test Şekli

Akma Dayanımı (N/mm²)

Çekme Dayanımı (N/mm²)

Uzama A5 (%)

Çentik Darbe Dayanımı ISO-V (J)

Kaynak Sonrası

515

620

-40°C → 55

Uygulama Bilgileri

Kullanılabilecek Kaynak Pozisyonları :

Kutuplama:

Kök Pasoda DC(-)

Dolgu Pasoda DC(+)

Kaynak Parametreleri ve Verim Bilgileri :

Çap x Uzunluk (mm)	Akım (A)
2.50x350	40-80
3.25x350	60-120
4.00x350	80-150
5.00x350	120-190
6.00x350	190-230

Ambalaj Bilgileri

Ürün Kodu	Çap X Uzunluk (mm)	Kutudaki Adet (~)	Kutu Ağırlığı (kg)	Kolideki Kutu Adedi	Koli Ağırlığı	Ambalaj Tipi
11408HSAM1	2.50x350	350	5.4	4	22.0	Karton Kutu
11408HZTM1	2.50x350	581	9.0	2	0.0	Teneke Kutu
11408NRAM1	3.25x350	135	3.6	4	14.5	Karton Kutu
11408NZTM1	3.25x350	305	8.0	2	0.0	Teneke Kutu
11408QRAM1	4.00x350	125	5.0	4	20.1	Karton Kutu
11408QZTM1	4.00x350	200	8.0	2	0.0	Teneke Kutu
11408TSAM1	5.00x350	90	5.8	4	23.4	Karton Kutu
11408TZTM1	5.00x350	125	8.0	2	0.0	Teneke Kutu
11408WZTM1	6.00x350	90	8.7	2	0.0	Teneke Kutu

Depolama ve Kurutma Bilgileri

Kurutma yapılmaz.
