EH 540

Standartlar

EN 14700 E Fe16
TS EN 14700 E Fe16
DIN 8555 E 10-UM-65-GRZ

Özellikleri ve Uygulama Alanları

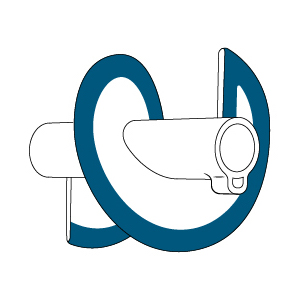

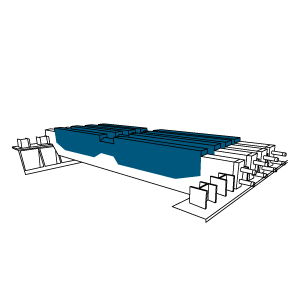

Bazik tip, yüksek verimli (%250) bir sert dolgu elektrodudur. Östenitik ana yapı içinde Cr, Nb, Mo, W ve V-karbürler içeren kaynak metali verir. Özellikle yüksek mineral aşındırmasına (abrazyona) ve düşük darbelere karşı yüksek aşınma direnci gösterir ve 600°C'ye kadar sıcaklıklarda kullanılabilir. Özellikle cevher kırma ve eleme tesislerinde, sinter üretim tesislerinde, yüksek fırın yükleme sistemlerinde, tuğla ve çimento tesislerinde aşınan parçalarının sert dolgu kaynaklarında kullanılır.  İki pasoda SiO2 ile elde edilen aşınma katsayısı %0.3'tür. Dikişte meydana gelen enine çatlaklar aşınmaya karşı bir mahzur oluşturmaz, ancak darbeli çalışmaya karşı hassasiyeti arttırır. Kaynak metali yalnız taşlanarak işlenebilir. Uzun ark boyu ile çalışmalı ve en fazla üst üste 4 paso kaynak yapılmalıdır. Hem AC'de, hem de DC'de kaynak yapmak mümkündür.

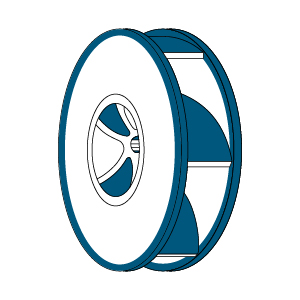

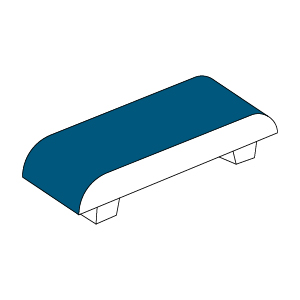

Tipik Uygulamaları: Çimento fırınlarında ve fanlarında, aşınma plakalarında ve baralarında, kok itici papuçlarında, kepçe ağızlarının ve tırnaklarının sert dolgu kaynaklarına uygundur.
Eh 540 Sert Dolgu

Dayanım Gösterdiği Aşınma Tipleri


Abrazyon

Adhezyon

Darbe

Sıcaklık

Korozyon
Düşük
Orta
Yüksek
Çok Yüksek

Tipik Uygulamalar

Eh 540 Model Tipik Uygulamalar Eh 540 Model Tipik Uygulamalar Eh 540 Model Tipik Uygulamalar Eh 540 Model Tipik Uygulamalar

Kaynak Metalinin Tipik Kimyasal Özellikleri

Analiz TipiCSiMnCrMoVWNbFe
Kaynak Metali4.501.300.8520.506.201.102.204.0059.35

Kaynak Metalinin Tipik Mekanik Özellikleri(%)

Test ŞekliSertlik (HRC)Aşınma İndeksi
Kaynak Sonrası647.00

Uygulama Bilgileri

Kullanılabilecek Kaynak Pozisyonları :
Eh 540 Kaynak Pozisyonu Eh 540 Kaynak Pozisyonu

Kutuplama:

Eh 540 Kutuplama DC(+)
Eh 540 Kutuplama AC

Kaynak Parametreleri ve Verim Bilgileri :

Çap x Uzunluk (mm)Akım (A)Kg Kaynak Metali/1Kg ElektrodElektrod Adedi/1Kg Kaynak MetaliKaynak Metali Yığma Hızı (kg/saat)Verimlilik(%)
2.50x35090-950,65400,77243
3.25x35090-1500,68241,07250
4.00x350150-2000,68151,66249
5.00x350190-2400,6882,32249

Ambalaj Bilgileri

Ürün KoduÇap X Uzunluk (mm)Kutudaki Adet (~)Kutu Ağırlığı (kg)Kolideki Kutu AdediKoli AğırlığıAmbalaj Tipi
18014HREM22.50x3501395.0315.4Karton Kutu
18014NEEM23.25x350744.5314.3Plastik Kutu
18014NREM23.25x350825.0315.4Karton Kutu
18014QEEM24.00x350454.5314.3Plastik Kutu
18014QREM24.00x350505.0315.4Karton Kutu
18014TREM25.00x350325.0315.4Karton Kutu

Depolama ve Kurutma Bilgileri

En fazla 5 defa kurutma yapılabilir.
200 C°'de 1 saat kurutulmalıdır.
