FCO 540

Standartlar

EN 14700 T Fe16
TS EN 14700 T Fe16
DIN 8555 MF 10-GF-65-GRZ

Özellikleri ve Uygulama Alanları

Yoğun mineral aşınmasına (abrazyona) karşı yüksek dayanıma sahip kaynak metali veren, gaz korumasız sert dolgu özlü telidir. Yüksek sıcaklık ortamında olan mineral aşınmalarda ve orta şiddette darbelere karşı da dayanıklıdır ve 600°C'ye kadar bu özelliklerini korur. Östenitik ana yapı içinde Cr, Cb (Nb), Mo, W, V karbürler içeren kaynak metali verir. Kaynak dikiş yüksekliği 6 mm'yi aşmamalıdır. Dikişte meydana gelen enine çatlaklar aşınmaya karşı bir mahzur oluşturmaz. Kaynak metali yalnız taşlanarak işlenebilir.

Tipik Uygulamaları: Yüksek fırın yükleme sistemleri, sinter üretim tesislerindeki parçalar, kok itici pabuçları, aşınma plakaları, eksoz fanları, cevher kırma ve eleme tesisleri, fosfat v.b. madenlerde çalışan kepçe bıçakları ve tırnakları, şeker sanayinde kazan fanları, çimento fırınları ve fanların sert dolgu kaynağında kullanılır.
Fco 540 Sert Dolgu

Dayanım Gösterdiği Aşınma Tipleri ve Mikroyapısı


Abrazyon

Adhezyon

Darbe

Sıcaklık

Korozyon
Düşük
Orta
Yüksek
Çok Yüksek

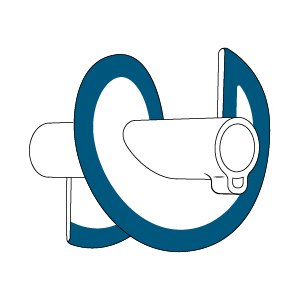

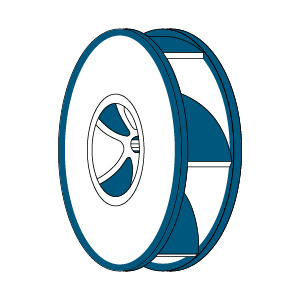

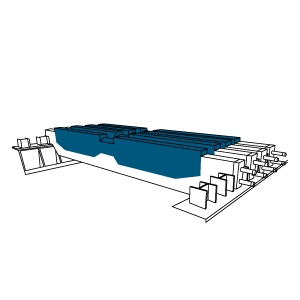

Tipik Uygulamalar

Fco 540 Model Tipik Uygulamalar Fco 540 Model Tipik Uygulamalar Fco 540 Model Tipik Uygulamalar Fco 540 Model Tipik Uygulamalar

Kaynak Metalinin Tipik Kimyasal Özellikleri

Analiz TipiCSiMnCrMoVWNbFe
Kaynak Metali5.000.550.2022.006.400.701.606.0057.55

Kaynak Metalinin Tipik Mekanik Özellikleri(%)

Test ŞekliSertlik (HRC)Aşınma İndeksi
Kaynak Sonrası644.5

Uygulama Bilgileri

Kullanılabilecek Kaynak Pozisyonları :
Fco 540 Kaynak Pozisyonu Fco 540 Kaynak Pozisyonu

Kutuplama:

Fco 540 Kutuplama

Kaynak Parametreleri ve Verim Bilgileri :

Çap (mm)Yığma Oranı(kg/saat)Verimlilik(%)
2.404.2191
2.807.7492

Ambalaj Bilgileri

Ürün KoduÇap (mm)Kutu AğırlığıKolideki Kutu AdediKoli AğırlığıAmbalaj Tipi
38211GJAM21.6015.0115.7Tel Makara (K300MS)
38211IJAM22.4015.0115.7Tel Makara (K300MS)
38211IXAM22.4025.0125.8Tel Makara (K435)
38211JXAM22.8025.0125.8Tel Makara (K435)

Depolama ve Kurutma Bilgileri

Taşıma ve depolama esnasında yüksek statik yük ve darbe uygulanmamalıdır.
