SW 701

Datasheet

Standartlar

AWS/ASME SFA - 5.17	EL12
EN ISO 14171-A	S1
TS EN ISO 14171-A	S1

Özellikleri Ve Uygulama Alanları

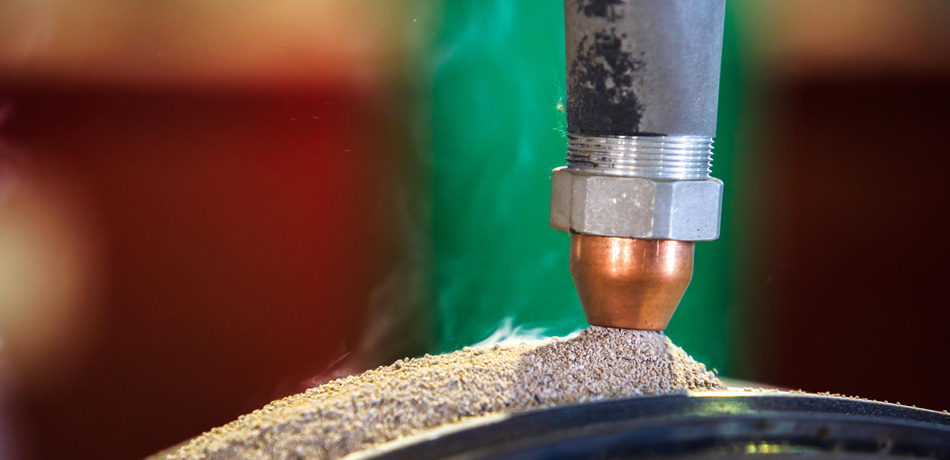

Basınçlı kap, boru, gemi inşa, çelik konstrüksiyon imalatında, genel yapı çeliklerinin kaynağında kullanılan masif tozaltı kaynak telidir. Bakır kaplı olması elektrik iletkenliğini ve paslanmaya karşı direncini arttırır.

Onaylar ve Sertifikalar

TUV

TSE

Kaynak Telinin Tipik Kimyasal Özellikleri

Analiz Tipi	C	Si	Mn
Kaynak Teli	0.07	0.03	0.55

Analiz Tipi

Kaynak Teli

0.07

0.03

0.55

Kaynak Metalinin Tipik Kimyasal Özellikleri

Kaynak Tozu	Analiz Tipi	C	Si	Mn
SF 212	Kaynak Metali	0.05	0.65	1.10
SF 113	Kaynak Metali	0.04	0.45	1.45
SF 104	Kaynak Metali	0.05	0.25	0.85
SF 304	Kaynak Metali	0.05	0.25	0.90

Kaynak Metalinin Tipik Mekanik Özellikleri(%)

Test Şekli	Kaynak Tozu	Akma Dayanımı (N/mm²)	Çekme Dayanımı (N/mm²)	Uzama A5 (%)	Çentik Darbe Dayanımı ISO-V (J)
Kaynak Sonrası	SF 104	410	480	30	0°C → 90	-20°C → 85	-30°C → 50
Kaynak Sonrası	SF 304	420	490	30	0°C → 100	-20°C → 80	-30°C → 60
Kaynak Sonrası	SF 212	460	530	28	20°C → 60	0°C → 30
Kaynak Sonrası	SF 113	400	500	30	0°C → 70	-20°C → 60

Uygulama Bilgileri

Kullanılabilecek Kaynak Pozisyonları :

Kutuplama:

Kaynak Parametreleri ve Verim Bilgileri :

Ambalaj Bilgileri

Ürün Kodu	Çap (mm)	Kutudaki Miktar (yakl)	Kutu Net Ağırlığı (kg)	Kolideki Kutu Adedi	Koli Net Ağırlığı (kg)	Ambalaj Tipi
41001G1HM2	1.60	200 kg	200.0	1	211.0	Bidon
41001GJAM2	1.60	15 kg	15.0	1	15.7	Tel Makara (K300MS)
41001H2HM2	2.00	400 kg	400.0	1	415.6	Bidon
41001HXAM2	2.00	25 kg	25.0	1	25.9	Tel Makara (K435)
41001I2HM2	2.40	400 kg	400.0	1	415.6	Bidon
41001IXAM2	2.40	25 kg	25.0	1	25.9	Tel Makara (K435)
41001J2HM2	2.80	400 kg	400.0	1	415.6	Bidon
41001JXAM2	2.80	25 kg	25.0	1	25.9	Tel Makara (K435)
41001L2HM2	3.20	400 kg	400.0	1	415.6	Bidon
41001L3HM2	3.20	600 kg	600.0	1	616.5	Bidon
41001L8HM2	3.20	1000 kg	1000.0	1	1030.0	Kafes
41001LXAM2	3.20	25 kg	25.0	1	25.9	Tel Makara (K435)
41001M2HM2	4.00	400 kg	400.0	1	415.6	Bidon
41001M3HM2	4.00	550 kg	600.0	1	616.5	Bidon
41001M8HM2	4.00	1000 kg	1000.0	1	1030.0	Kafes
41001MXAM2	4.00	25 kg	25.0	1	25.9	Tel Makara (K435)
41001N2HM2	5.00	400 kg	400.0	1	415.6	Bidon
41001N3HM2	5.00	550 kg	600.0	1	616.5	Bidon
41001NXAM2	5.00	25 kg	25.0	1	25.9	Tel Makara (K435)

Depolama ve Kurutma Bilgileri

Taşıma ve depolama esnasında yüksek statik yük ve darbe uygulanmamalıdır.
